iRig Pro Quattro I/O深度解析——随时随地,想录就录

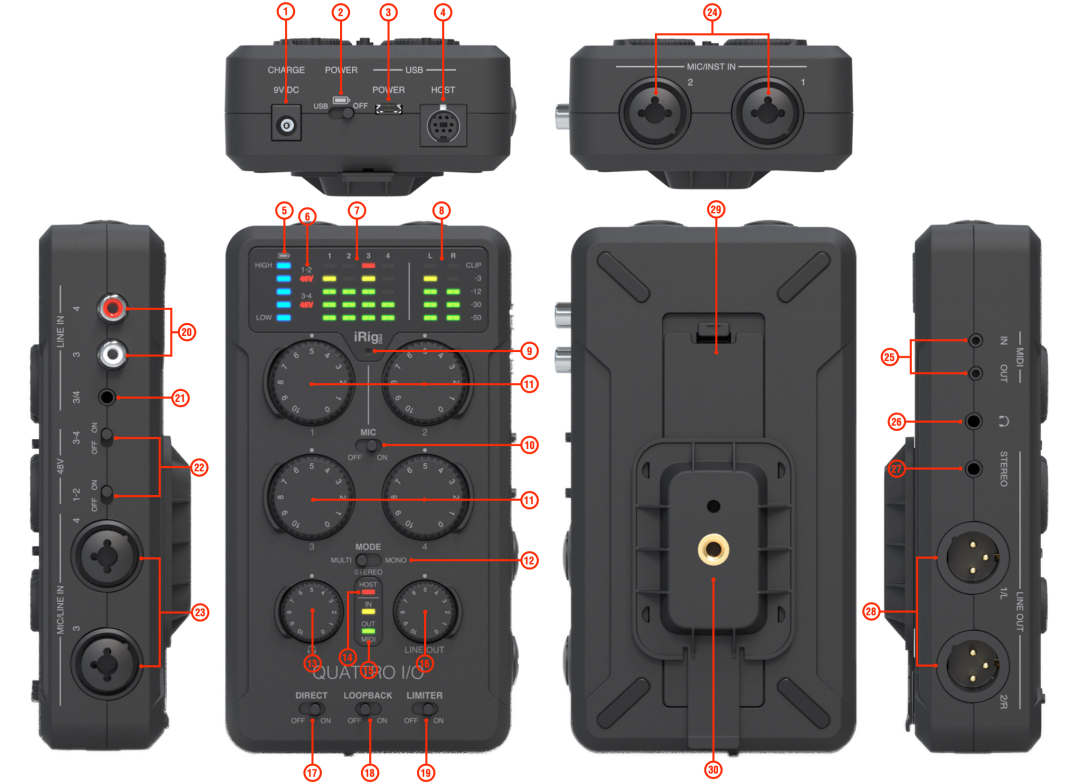

产品简介


               外部DC电源接口:9V DC,1.75A,内负外正。

当连接iRig Pro Quattro到iOS设备时,使用外部DC电源(Deluxe版本包含PSU电源)可同时为iPhone或iPad充电

电源开关:三档

外部micro-USB电源接口:USB或充电宝供电,5V DC,至少1A。

宿主接口:自带三条连接线,可连接苹果手机,安卓手机,Mac,PC

电池电量表:显示内置电池电量,当未使用电池供电时,只有HIGH亮起

48V幻象电源指示灯:当输入1-2路和3-4路开启幻象供电时,对应的指示灯亮起

输入电平:每个输入都有一个独立的5格LED表,1秒的峰值保持,用于指示输入信号的电平。

当输入信号达到-0.1 dBFS时,红色LED将点亮

输出电平:显示宿主播放信号的电平。量程与输入电平相同(-50至-0.1 dBFS)

内置麦克风:全指向内置麦克风,使用时将麦克风控对向音源

内置麦克风开关:开启或关闭内置麦克风。当内置麦克风开启时,会替换输入1路,并使用1路的输入电平表提示音量

输入增益控制:分别控制输入1,2,3,4路的输入增益大小

模式切换开关:选择输入通道的整合模式为多通道,立体声(安全模式可用)或单声道(安全模式可用)

耳机音量:控制3.5mm耳机接口的输出音量

宿主指示灯:连接到宿主时亮起

MIDI指示灯:当MIDI接口传输MIDI信号时亮起

线路输出电平:同时控制两个XLR卡侬口和3.5mm立体声线路输出的音量

直接监听:当打开直接监听时,输入信号与音频软件的输出信号混合,并直接路由到线路和耳机输出

Loopback回录开关:开启loopback后,宿主的音频可以通过iRig Pro Quattro的输入1-2返回到宿主

限制器开关:当输入信号超过设定水平时,限制器会限制电平大小。限制器仅对输入1-2路起作用

RCA输入接口:声卡3-4通道,没有增益控制,输入信号直接传输到ADC转换器

3.5mm线路输入:声卡3-4通道,没有增益控制,输入信号直接传输到ADC转换器

48V幻象电源开关:控制输入1-2,3-4的幻象电源。幻象电源会有约5秒的启动增压时间

话筒/线路输入:声卡3-4通道,卡侬口和大三芯可用,有增益控制

话筒/乐器输入:声卡1-2通道,卡侬口和高阻抗乐器可用,有增益控制

MIDI输入/输出:使用2.5mm转接线(包含)

耳机接口:3.5mmTRS规格

立体声线路输出接口:3.5mmTRS规格,可连接到数码相机等设备

平衡线路输出:XLR规格,平衡输出,通常连接主监听设备使用

电池安装处:4节AA电池(包含)

标准UNC接口:可连接到任意1/4“UNC规格的支架

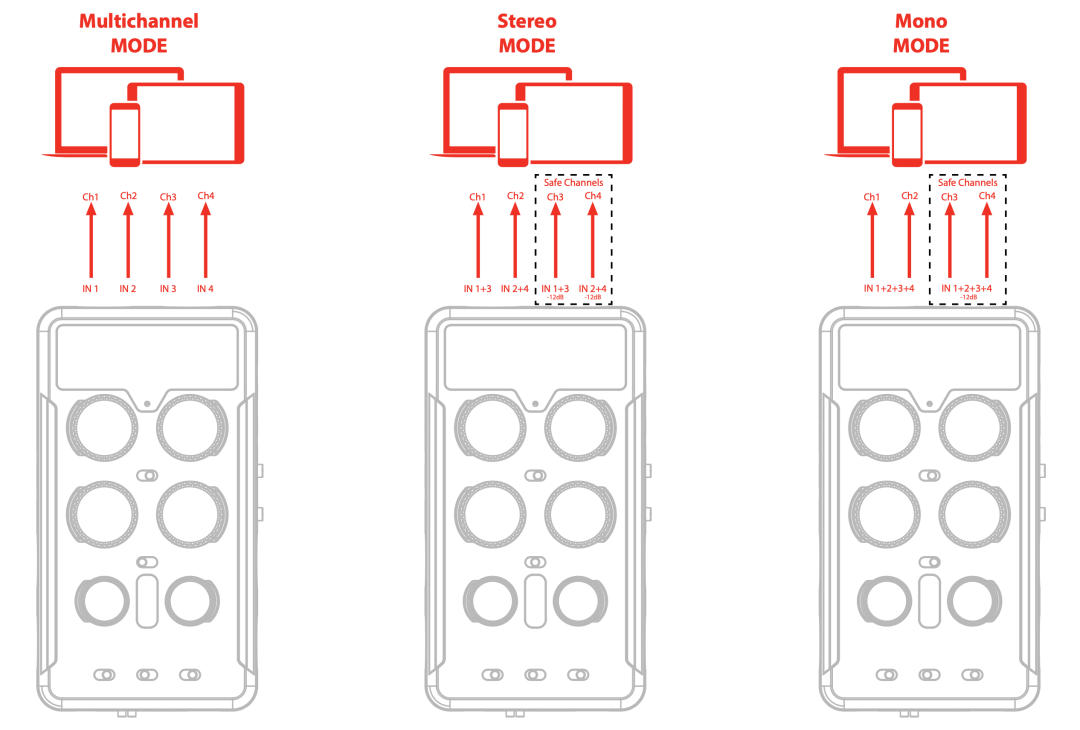

多模式&安全模式


               四路输入可以在三种不同模式下混合:多通道、立体声或单声道。


当选择多通道模式时,所有四个输入都被记录为DAW中的单独轨道。


当选择立体声模式时,输入1和3混为一轨作为DAW输入1,输入2和4混为一轨作为DAW输入2,在此模式下,DAW输入3和4被用作安全通道:这意味着您将能够在3-4路上记录和1-2路输入相同的信号,但作为备份减少12dB,以防您的声源意外变大导致失真。


当选择单声道模式时,所有这些输入相加形成一个单声道:在这种情况下,DAW输入3和4也充当安全通道。


直接监听


               当开启直接监听时,输入信号与音频软件的输出信号混合,并直接路由到线路和耳机输出。


这可以让您在没有延迟的情况下听到“实时”输入的任何声音。


直接监听开关对软件录制的内容没有影响。


使用直接监控功能时,请确保已禁用宿主的软件监听选项。


Loopback跳线


               打开loopback功能后,通过USB从宿主输入到iRig Pro Quattro I/O的音频将通过输入1和2返回到宿主。


当声卡在立体声或单声道模式下工作时,loopback通道将不会返回到安全通道。


限制效果器


               当输入信号超过设定水平时,限制器会限制电平大小。限制器仅对输入1-2路起作用。

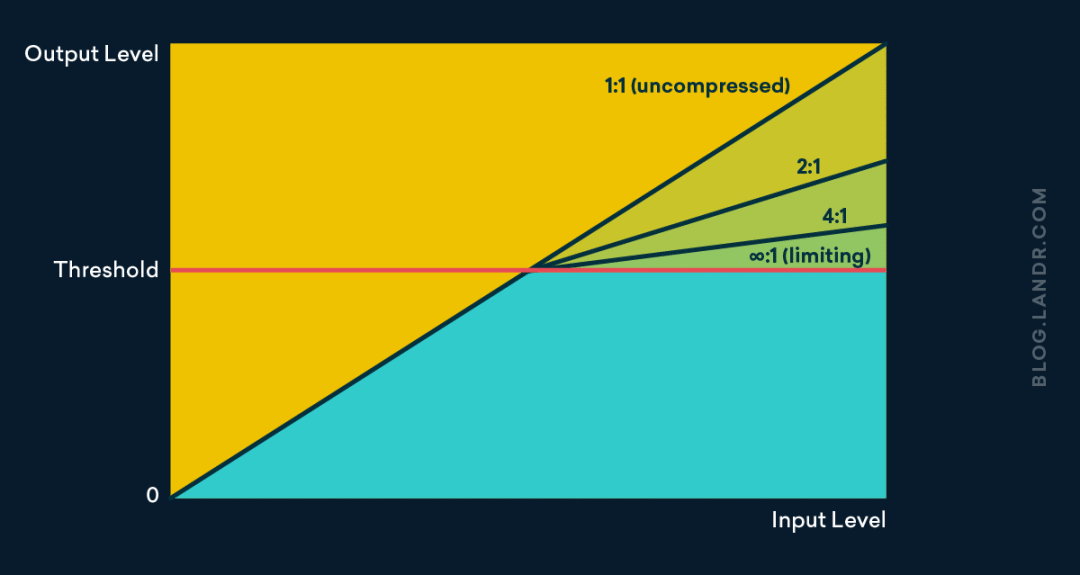

               什么是限制器?

               通俗来讲,限制器就是用来限制信号大小的效果器。当输入信号达到阈值时,限制器会将信号大小限制住,以防止由削波产生的失真或爆音。




XY式立体声麦克风


               iRig Mic XY是一对高品质电容话筒,具有心形拾音模式,宽广的的频率响应和动态范围,可用于多种场合,从录音室到现场录音。


将它们连接到iRig Pro Quattro I/O顶部的卡侬端口,打开48V幻象电源,就可以在任何场景下录制了。

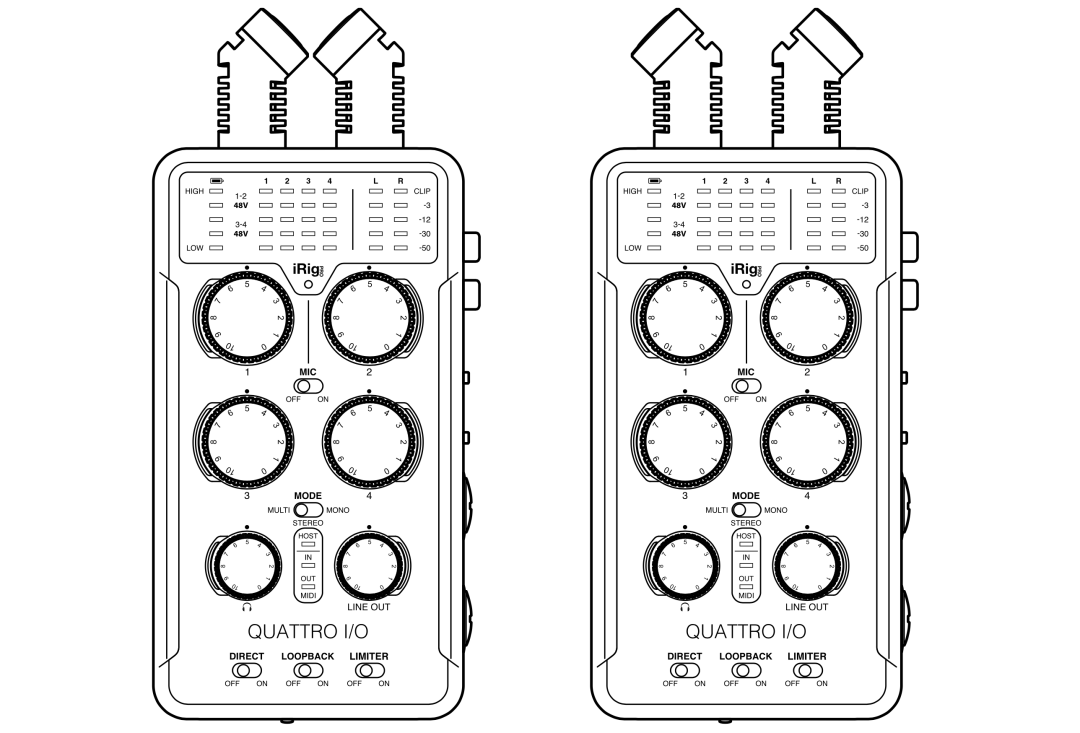

iRig Mic XY既可以在XY模式下用于捕捉音乐会、排练或环境声音,也可以在发散模式下用于将其变成采访的完美工具。

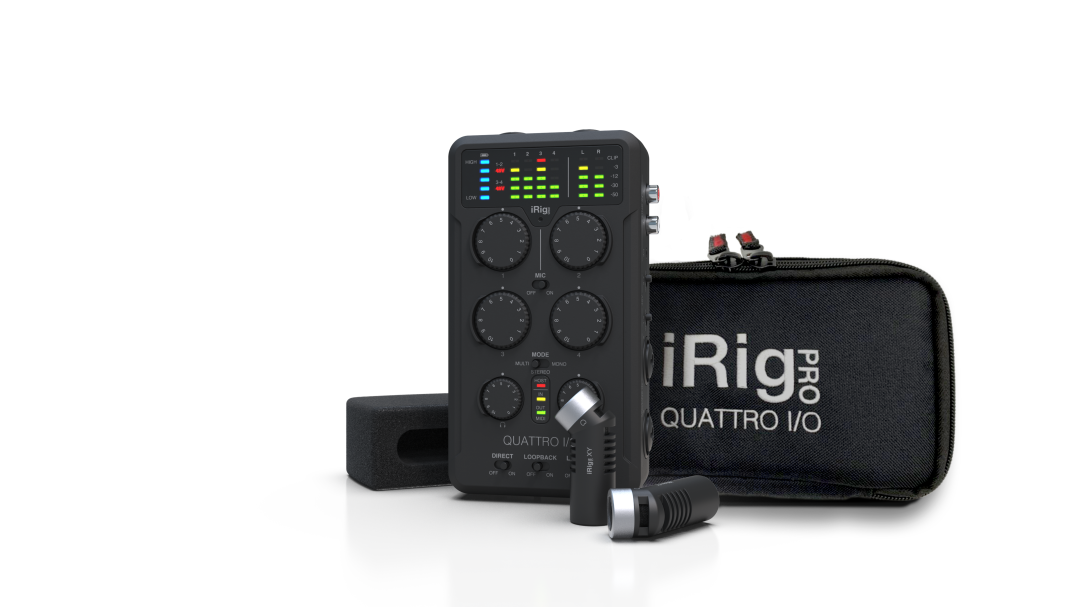

iRig Mic XY包含在iRig Pro Quattrp I/O Deluxe豪华版中。


豪华版还包括定制的麦克风防风罩,便携包,以及iRig PSU电源适配器。





脱机做混音器使用


               也可以在未连接任何宿主的情况下使用iRig Pro Quattro I/O:

在这种情况下,它充当独立的混音器兼麦克风前置放大器设备。


只需通过电池、外部USB或PSU为其通电,并使用全套输入/输出即可。


这是在任何DSLR或摄像机上录制高质量音频的完美设置。


*在独立模式下,安全通道不可用。



什么都能接,还超便携


               除了iRig Mic XY,其他常见的电容麦,动圈麦,铝带麦,也可以完美适配iRig Pro Quattro I/O


另外,像是吉他,贝斯,电吹管等单声道乐器;键盘,鼓机,合成器等立体声乐器;调音台,DJ混音器,留声机等任何音源,都可以连接到iRig Pro Quattro I/O上。

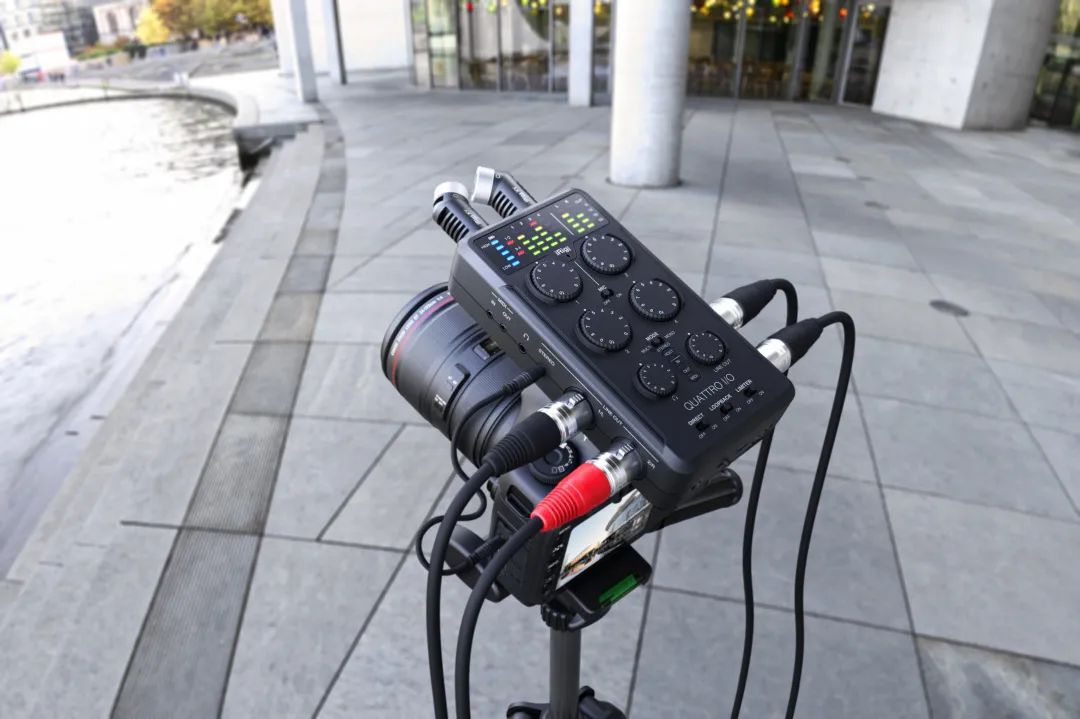

还能接相机


输出方面,除了常规的卡侬口平衡输出,小三芯儿耳机输出,iRig Pro Quattro I/O还配备一个额外的TRS小三芯儿输出,可以连接到数码相机等设备,进行同期录音。

               iRig Pro Quattro I/O体积小巧到一只手就可以拿捏住,可以这么说,只要需要录音的工作,它都可以胜任!


技术参数


常规:


AD/DA转换:24-bit

采样率:44.1kHz,48kHz,88.2kHz,96khz


麦克风输入1-2:

接口类型:XLR

输入阻抗:1kΩ

频率响应:10Hz - 46kHz


动态范围:103dB


内置麦克风:

话筒类型:MEMS

话筒指向:全指向

频率响应:30Hz - 20kHz

最大声压:110dB SPL

灵敏度:-41.5dB(1kHz,94dB SPL)


乐器输入1-2:

接口类型:1/4"TS

输入阻抗:1MΩ

频率响应:7Hz - 46kHz

动态范围:103dB


麦克风输入3-4:

接口类型:XLR

输入阻抗:1kΩ

频率响应:10Hz - 46kHz


动态范围:101dB


线路输入3-4(平衡):

接口类型:1/4"TRS

输入阻抗:9.2kΩ

频率响应:7Hz - 46kHz

动态范围:100dB


线路输入3-4(非平衡):

接口类型:1/8"TRS,RCA

输入阻抗:2.1kΩ

频率响应:16Hz - 46kHz

动态范围:93dB


线路输出(平衡):

接口类型:XLR

输出阻抗:150Ω

频率响应:5Hz - 44kHz

动态范围:100dB


立体声输出(非平衡):

接口类型:1/8"TRS

输出阻抗:150Ω

频率响应:5Hz - 44kHz

动态范围:100dB


耳机输出:

接口类型:1/8"TRS

输出阻抗:22Ω

频率响应:15Hz - 44kHz

动态范围:100dB

输出功率:26mW/通道(负载32Ω)
